本文将介绍一款数字电视机顶盒中的开关电源电路设计。从图可见，它主要是由交流输入电路、整流滤波电路、开关振荡电路、开关变压器T602、次级整流滤波和稳压电路等构成的。

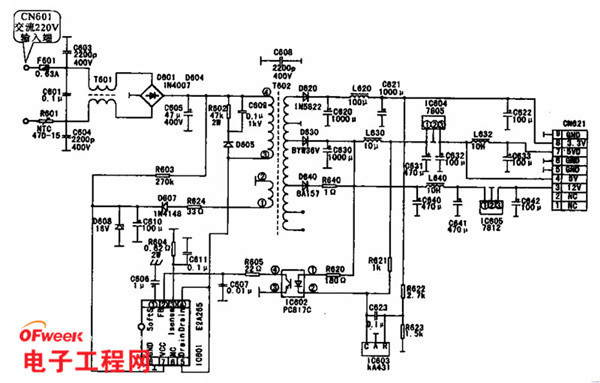

　　数字电视机顶盒中的开关电源电路如图所示。从图可见，它主要是由交流输入电路、整流滤波电路、开关振荡电路、开关变压器T602、次级整流滤波和稳压电路等构成的。

　　交流输入电路是由熔断器F601、互感滤波器T601.滤波电容器C601、C603、C604等构成的。其功能是滤除交流输入信号中的脉冲干扰。

　　交流220V电压经滤波后由桥式整流堆D601、整流和滤波电容器C605，滤波、桥式整流电路输出的约300V直流电压送到开关变压器T602④脚。

　　开关振荡电路主要是由JC601和外围电路等构成的。振荡电路、稳压控制电路和开关场效应晶体管等部分都集成在IC6(tl(E2A265)之中．开机后，交流220V整流输出的300V直流电压经开关变压器T601初级绕组④～@加到IC601的固、⑤脚，IC601④、@脚内接开关场效应晶体管的漏极。开机的同时，直流300V经R603。形成寤动电压加到IC601的⑦脚，为IC601内的电路供电，使IC601内的振荡电路启振，开关变压嚣T601的初级绕组④一@中开始有开关电流。
