给烧友们分享一个好资料。下文搜罗了稳压电源、DC-DC电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图，电子工程师必看、必学，他是电子工程师的智慧背囊。

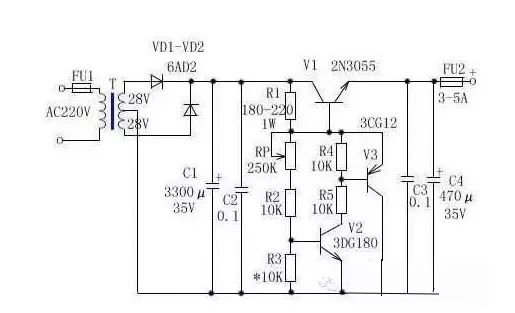

　　此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

　　工作原理： 经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这 时V1、V2、 V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

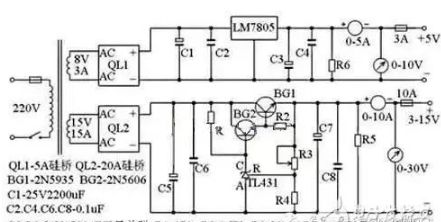

　　无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

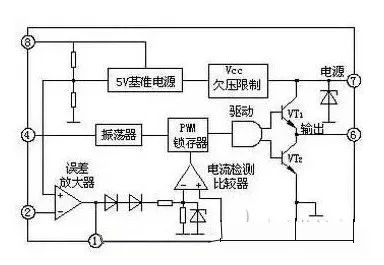

　　下图为UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：

　　②脚是反馈电压输入端，此脚电压与误差放大器同相端 的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；

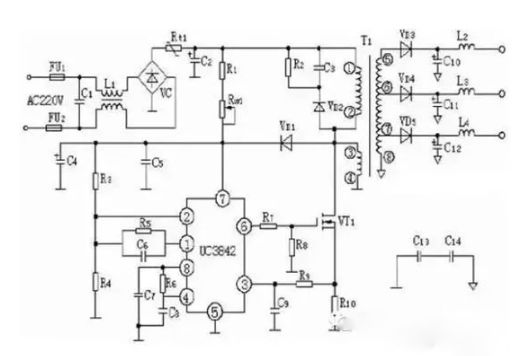

　　UC3842是一种性能优异、应用广泛、结构较简单的PWM开关电源集成控制器，由于它只有一个输出端，所以主要用于音端控制的开关电源。

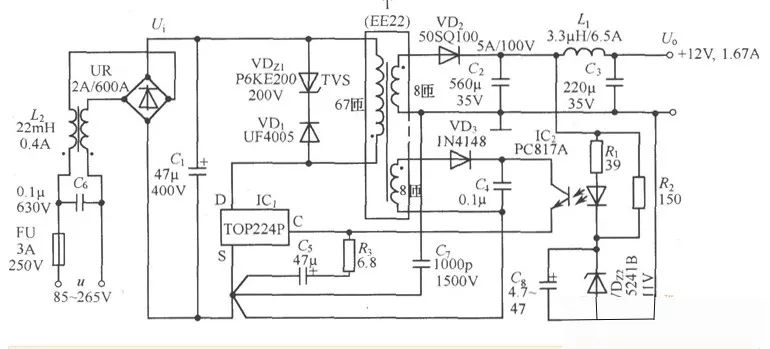

　　由TOP224P构成的 12V、20W开关直流稳压电源电路如图所示。电路中使用两片集成电路：TOP224P 型三端单片开关电源（IC1），PC817A型线）。

　　交流电源经过UR和Cl整流滤波后产生直流高压Ui，给高频变压器T的一次绕组供电。VDz1和VD1能将漏感产生的尖峰电压钳位到安全值， 并能衰减振铃电压。VDz1采用反向击穿电压为200V的P6KE200型瞬态电压器，VDl选用1A／600V的UF4005型超快恢复二极管。

　　二次绕组电压通过V砬、C2、Ll和C3整流滤波，获得12V输出电压Uo。Uo值是由VDz2稳定电压Uz2、光耦中LED的正向压降UF、R1上的压降 这三者之和来设定的。改变高频变压器的匝数比和VDz2的稳压值，还可获得其他输出电压值。R2和VDz2五还为12V输出提供一个假负载，用以提高轻载 时的负载调整率。反馈绕组电压经VD3和C4整流滤波后，供给TOP224P所需偏压。

　　交流输人电压范围：u=85～265V；输入电网频率：fLl=47～440Hz；输出电压（Io=1.67A）：Uo=12V；最大输出电流：IOM=1.67A；连续输出功率：Po=20W（TA=25℃，或15W（TA=50℃）；电压调整率：η=78％；输出纹波电压的最大值：±60mV；工作温度范围：TA=0～50℃。

　　由电池供电的便携式电子产品一般都采用低电源电压，这样可减少电池数量，达到减小产品尺寸及重量的目的，故一般常用3～5V作为工作电压， 为电路工作的稳定性及精度，要求采用稳压电源供电。

　　若电路采用5V工作电压，但另需一个较高的工作电压，这往往使设计者为难。本文介绍一种采用两块升 压模块组成的电路可解决这一难题，并且只要两节电池供电。

　　该电路的特点是外围元件少、尺寸小、重量轻、输出+5V、+12V都是稳定的，满足便携式电子产品的要求。+5V电源可输出60mA，+12V电源最大输出电流为5mA。

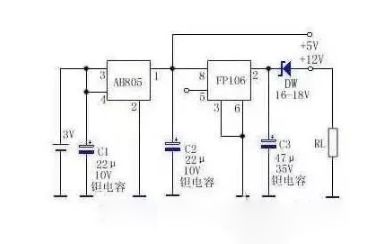

　　该电路如上图所示。它由AH805升压模块及FP106升压模块组成。AH805是一种输入1.2～3V，输出5V的升压模块，在3V供电 时可输出 100mA电流。FP106是贴片式升压模块，输入4～6V，输出固定电压为29±1V，输出电流可达40mA，AH805及FP106都是一个电平控制 的关闭电源控制端。
